Optische Vermessung in 2D/3D

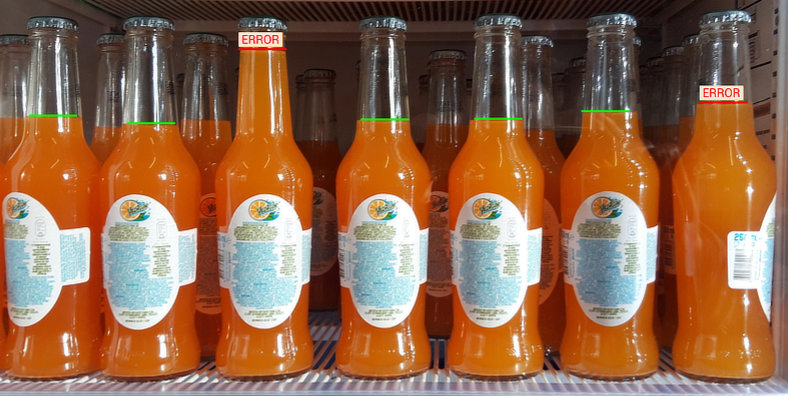

OPTISCHE VERMESSUNG FÜLLSTAND GETRÄNKEFLASCHEN

Modulare, erweiterbare optische Messsysteme, angepasst an Ihre Anforderungen sind günstiger als Sie glauben!

Probieren Sie es einfach aus und nutzen Sie unseren KALKULATOR, um eine Abschätzung zu bekommen, wo die Kosten fürl ein PC-basiertes 2D-Messsystem liegen.

Optische Vermessungsaufgaben wie die Überprüfung auf Form- und Maßhaltigkeit zählen zu den wichtigsten Anwendungen in der industriellen Bildverarbeitung. Dabei ist die Bildqualität ebenso wichtig wie der Algorithmus, denn nur die Kombination von subpixelgenauen Messwerkzeugen mit dem geeigneten Objektiv und der richtigen Beleuchtung ermöglicht präzise, belastbare und reproduzierbare Ergebnisse.

Mithilfe verschiedener Messverfahren und hochgenauer Kalibrierverfahren verifizieren unsere Experten unterschiedlichste Objekte mit extremer Genauigkeit auf Form und Maßhaltigkeit und liefern zuverlässige Ergebnisse.

  • Vermessung von Dreh-, Press-, Stanzteilen wie Profile, Spritz- oder Druckgussteile,  etc.

  • Vermessung von O-Ringen, Dichtungen, Platinen, Bauteilen uvm.

  • Maßprüfung von Ventilen, Spritzen, Kanülen für die Pharmaindustrie

  • Optische Füllstandsprüfung

  • Überprüfung von Keramik-, Kunststoff-, Aludruckgussteilen (Höhe, Durchmesser, Wölbung, Ausbrüche, Bohrungen)

  • Prüfung von Schüttgutteilen wie Muttern, Schrauben, Bolzen, etc.

Vorteile eines optischen Messsystems

Basierend auf den physikalischen Prinzipien von Absorption und Reflexion erfassen kamerabasierte Messsysteme die kompletten Flächen eines Messobjektes und erzeugen ein digitales Abbild des gesamten Prüfobjekts. Optische Messtechnik mit Bildverarbeitung wird meist zur vollflächigen, berührungslosen, dimensionalen Messung und Formprüfung unterschiedlichster Objekte eingesetzt und eignet sich für unterschiedlichste komplexe und kritische Messaufgaben.

Zerstörungs- und verschleißfreie Messung

Berührungslose Prüfung, Beschädigungen des Messobjekts werden vermieden

Vollflächige Vermessung und Formprüfung

Prüfung von Flächen und 3-dimensionalen Objekten

Materialunabhängige Anwendung

Matt oder glänzend, Metall, Kunststoff, Keramik oder Gummi

Applikationsbeispiele

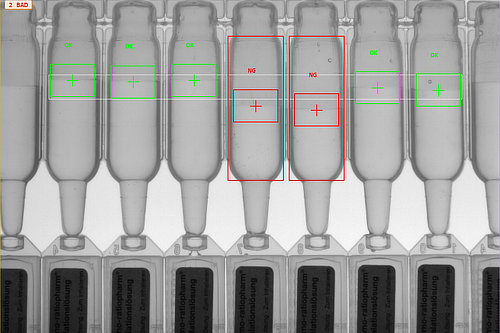

  • Optische Vermessung von Ampullen, Pharma, Inspektion Augentropfen

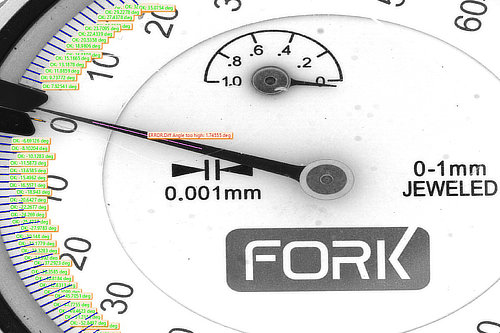

  • Ueberprüfung Masshaltigkeit Zaehler, Energie, Zaehlerinspektion

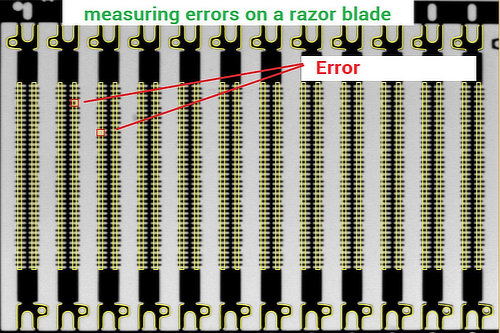

  • Optische Vermessung und Pruefung Rasierklingen
  • optische vermessung von bauteilen

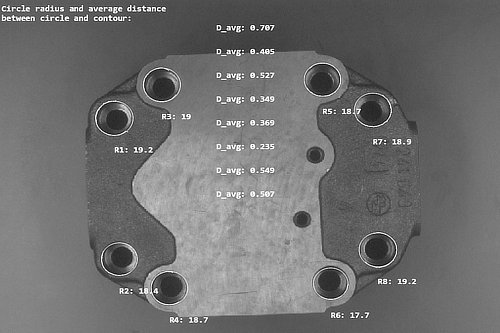

  • optische vermessung stanzteile und profile

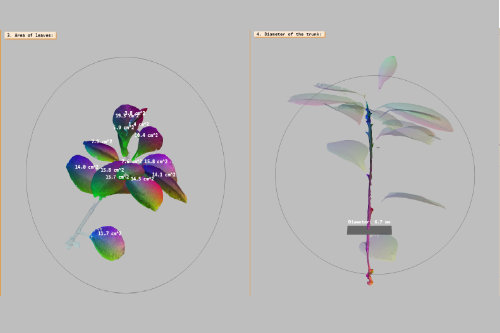

  • überprüfung pflanzenwachstum

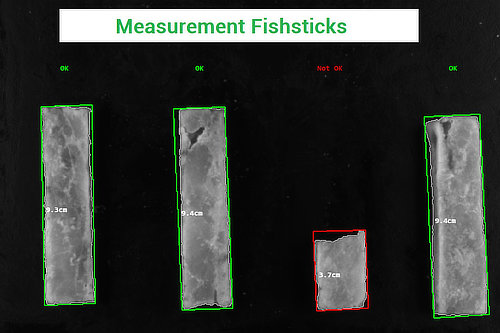

  • optische kontrolle lebensmittel

    2D Vermessung - Messung ebener Flächen im Durchlicht oder Auflicht

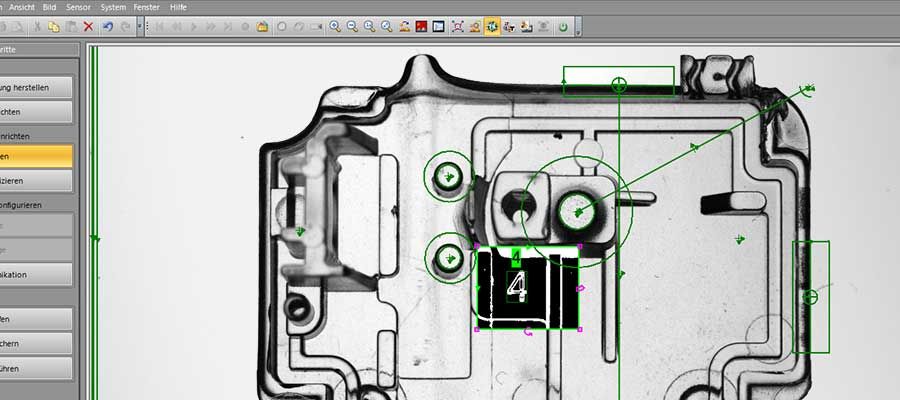

    Maßhaltigkeitsprüfung mit 2D Bildverarbeitung

    Zur Prüfung im Stillstand wird das Prüfobjekt auf eine Glasplatte gelegt, oder dem Bildsensor über eine entsprechende Vorrichtung direkt präsentiert. Aus dem bekanntenn Abstand zum Messobjekt und der Größe des Bildausschnitts lassen sich die Abmessungen des Prüfobjekts berechnen.

    Bewegte Objekte können geprüft werden in dem das Objekt dem Bildsensor in Bewegung im Durchlicht präsentiert wird und eine Erfassung aus verschiedenen Blickwinkeln mit hoher Geschwindigkeit möglich wird. Durch Aufnahmen mit sehr kurzen Belichtungszeiten wird eine scharfe Abbildung erreicht.

    Mit präzisen Algorithmen können anschließend einzelne Teile des Objekts wir Abstände, Winkel, Kanten, Größe oder Form vermessen und mit Referenzteilen abgeglichen werden.

    Um  Ihnen die geeignete Lösung anbieten zu können, benötigen wir lediglich ein paar Angaben:

    • Welche Größe hat der zu vermessende Bereich?

    • Welche Abmaße hat das kleinste zu prüfende Merkmal?

    • Wieviele Teile sollen mit welcher Geschwindigkeit inspiziert werden?

    • Soll die Inspektion im Stillstand oder in Bewegung erfolgen?

    3D - Erfassung geometrischer Merkmale auf einer Oberfläche

    Eine echte 3D-Vermessung wird durch Stereobildverarbeitung mit mindestens zwei Kameras aus unterschiedlichen Blickwinkeln und/oder dem Einsatz aktiver Beleuchtungen oder Lasertriangulation möglich. Aus den bekannten Abständen und Betrachtungswinkeln der Kameras oder mit Hilfe von aufgebrachten Marken kann das System anschließend einen dreidimensionalen Koordinaten-Datensatz erzeugen.

    Beim Messvorgang wird das Objekt vor dem Sensor platziert, dieser nimmt es Schritt für Schritt von allen Seiten auf. Software transformiert dann alle Einzelmessungen automatisch in ein gemeinsames Koordinatensystem, daraus ergibt sich dann eine vollständige 3D-Punktewolke der Objektoberfläche. Die so gewonnenen Daten ermöglichen Soll-Ist-Vergleiche der Objektgeometrie oder die Prüfung von Form und Lage.

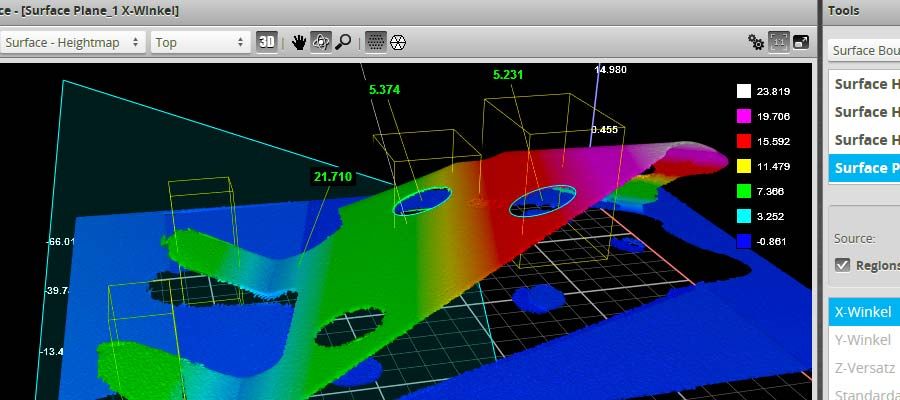

    Volumenmessung mit 3D Bildverarbeitung

    2D versus 3D Oberflächenmesstechnik

    Die Wahl des richtigen Messverfahrens für eine spezielle Anwendung ist nicht immer einfach. 2D-Verfahren eignen sich am Besten für schnelle und hochpräzise Oberflächenprüfungen, während 3D-Messungen genutzt werden, wenn Oberflächen komplex sind und Einblicke in Oberflächenstruktur und -verarbeitung erforderlich sind. 2D-Systeme können die Tiefe eines Objekts nicht erkennen und sind abhängig von der Entfernung zwischen Kamera und Prüfobjekt. 3D-Systeme hingegen erfassen die dreidimensionalen Objekteigenschaften. Fehler, die durch Objektbewegungen entstehen, werden kompensiert, eine hohe Wiederholgenauigkeit und Messbeständigkeit und präzise, zuverlässige Ergebnisse sind garantiert - auch dann, wenn sich die Teile bewegen.

    Wir beraten Sie gerne welche Lösung die Richtige für Ihre Aufgabenstellung ist! Unsere Dienstleistungen gehen dabei weit über Co-Entwicklung hinaus und umfassen Service Level Agreements, Schulungen, Know-how-Transfer sowie die kontinuierliche Wartung während der Projektlaufzeit. Die Servicetiefe ist ebenso wie die Hardwarelösung immer individuell anpassbar!

    Was können wir für Sie tun?

    Gerne besprechen wir Ihre Ideen und Anforderungen im Detail und entwickeln gemeinsam mit Ihnen eine spezialisierte Lösung, zugeschnitten auf Ihre individuellen Bedürfnisse.
