Bildverarbeitungssystem für Münzbedruckung

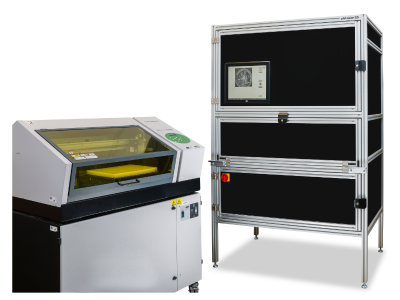

pvPhotobox System zur Spezialbedruckung von Münzen

Sie bedrucken Münzen, Medaillen oder flache Gegenstände und der Aufdruck muss exakt passen?

Verschwenden Sie Ihre Zeit nicht mit der Positionierung der einzelnen Objekte! Mit der pvPhotobox drucken Sie genau dort, wo sie möchten!

Mit dem pvPhotobox System zur Spezialbedruckung von Münzen wird zunächst die Position und Drehlage von Münzen auf einem Tablar erfasst, um anschließend aus den Messdaten (Position und Rotation) in Kombination mit einer vom Anwender erstellten Vorlage ein Druckbild zu erzeugen, das dann über das lokale Netzwerk an einen ausgewählten Drucker bzw. Druckerserver geschickt wird.

Komponenten

  • Kameras: Vier hochauflösende 20MP GigE Monochrom-Kameras mit entsprechenden Objektiven

  • Beleuchtung: LED-Hintergrundbeleuchtungen und weiße, diffuse LED-Linienbeleuchtungen

  • PC: Kompakter Bildverarbeitungsrechner mit 4 PoE GigE Schnittstellen und Touchmonitor

  • Tablar: schwarze Kunststoffplatten mit Zentrierbohrungen auf der Unterseite und weißen Markierungen am oberen und unteren Rand, außerhalb des Druckbereichs

  • Software: kundenspezifische Anwendungssoftware, Corel Draw SE2022, Roland VersaWorks

Systemaufbau & Kalibrierung

Ein zuvor kalibriertes schwarzes Tablar mit mehreren fixen Markern und Münzen definierter Dicke wird über eine Schublade in die pvPhotobox geschoben. In diesem geschlossenen Aufbau sind vier Kameras von oben auf das Tablar gerichtet und nehmen Bilder auf. Über Marker auf dem Tablar wird zunächst dessen Orientierung und Position erfasst.

Die Münzen werden erkannt und ihre Position und Ausrichtung in Bezug auf die Marken bestimmt. Aus diesen Daten wird ein Druckbild erzeugt und an die VersaWorks Software geschickt. Der Benutzer muss dann nur noch den Druckauftrag freigeben.

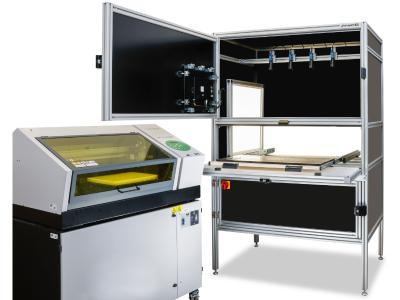

System zu Münzbedruckung offen mit Drucker

Training & Erkennen der Münzposition

Kalibrierung

Vor dem Anlernen der Münzen mit ihren Mustern, muss für jedes Tablar eine Kalibrierung erstellt werden, die den Bezug zwischen dem Drucker-Koordinatensystem und dem Kamera-Koordinatensystem herstellt.

Die erforderlichen Geometrien des Tablars und des zugeordneten Druckers werden über Barcode, Referenzmarken und Print Marker abgespeichert.

Ausrichtung des Druckbildes

Ein Tablar mit gleichmäßig verteilten Münzen wird in beliebiger Lage in der pvPhotobox plaziert, Bilder davon werden aufgenommen und anschließend wird das Druckbild über die Münzen geschoben.

Auf dem Bildschirm wird nun ein vorhandenes zur Münze passendes Druckbild über die Aufnahmen der Münze gelegt. Das Münzmodell und die Position des Druckbildes auf der Münze werden gespeichert.

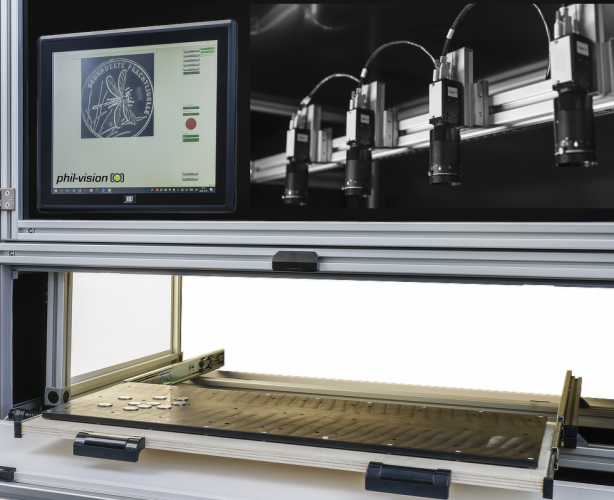

Nahaufnahme Kameras und Touchmonitor zur Druckbildkontrolle

Bedruckung

Für die Bedruckung werden jetzt die Münzen auf das Tablar gelegt, dieses wird dann über die Schublade in die pvPhotobox geschoben.

Nachdem die Kameras die Bilder aufgenommen haben, werden die Münzen lokalisiert, Translation und Rotation analysiert und daraus entsprechende PDFs für die verschiedenen Druckphasen erzeugt. In den PDF-Dokumenten befinden sich die Druckbilder an den entsprechendn Stellen in der richtigen Rotation.

Die PDF-Dokumente werden dann über verschiedene Druckerqueues an die VersaWorks-Software übergeben und können dort freigegeben werden.
