AxCIS Contact Image Sensoren von Teledyne Dalsa

Kompakte, hochauflösende Contact Image Sensoren für Hochgeschwindigkeits-Scans

AxCIS™ ist ein vollständig integriertes Zeilenkamera-Modul, das Sensoren, Objektive und Beleuchtung in einem kompakten, benutzerfreundlichen Design vereint. Basierend auf den branchenführenden CMOS-Zeilensensoren von Teledyne ermöglicht AxCIS™ hochintegrierte Bildverarbeitungslösungen zu niedrigen Systemkosten für viele anspruchsvolle Anwendungen in der industriellen Bildverarbeitung. Der AxCIS™ ist einfach zu handhaben, ohne aufwändige Ausrichtung und Kalibrierung zu installieren und passt auch bei begrenztem vertikalen Bauraum in unterschiedlichste Systeme. Ein hervorragendes Signal-Rausch-Verhältnis und eine Camera Link HS SFP+ Glasfaser-Schnittstelle ermöglichen einen hohen Datendurchsatz, hohe Zuverlässigkeit und lange Kabellängen.

CMOS Technologie der neuesten Generation

AxCIS™ basiert auf linearen CMOS-Bildsensoren von Teledyne, die Zeilenraten von bis zu 120 kHz für monochrome Aufnahmen oder 60 kHz x 2 für HDR-Aufnahmen sowie eine Auflösung von 900 dpi bieten, so dass Defekte auch bei hohen Geschwindigkeiten präzise erkannt werden können.

Für messtechnische Anwendungen sind die Sensoren auf die Pixelgröße vorkalibriert.

Monochrom-, HDR- oder Farb-Aufnahmen

Neben monochromen Aufnahmen können auch HDR-Bilder im Doppelbelichtungsmodus erzeugt werden. Dabei wird eine Zeile des Sensorarrays für dunkle Szenen länger, die andere für helle Szenen kürzer belichtet. Dies ermöglicht eine bessere Fehlererkennung auch auf stark reflektierenden Materialien bei verbessertem Dynamikumfang.

Color-Varianten die trilineare Bilder liefern sind ebenfalls erhältlich.

AxCIS Contact Image Sensor Seitenansicht

Große Sichtfelder ohne fehlende Pixel

AxCIS™ verwendet ein einzigartiges gestaffeltes Design, das für verschiedene Sichtfelder skalierbar ist und das gesamte Sichtfeld ohne fehlende Pixel abdeckt. Jedes Pixel verfügt über native Daten aus echten Mono- oder Farbbildern. Ein automatisches Tap Balancing sorgt für ein 100% nahtloses Bild ohne jegliche Interpolation. Durch sein spezielles Design ist er der einzige CIS auf dem Markt für echte Messungen.

Camera Link HS Schnittstelle

Die Camera Link HS SFP+ Glasfaser-Schnittstelle ermöglicht eine zuverlässige Datenübertragung und liefert hochauflösende Bilder über kostengünstige Standardkabel von bis zu 300 m Länge. Zusätzlich sind Glasfaserkabel unempfindlich gegenüber elektronischem Rauschen.

Ein einziger Teledyne Xtium2-CLHS FX8 Framegrabber unterstützt bis zu 4 x 400 mm Module mit einem Sichtfeld von bis zu 1,6 m.

AxCIS™ ist in den Breiten bis zu 1500 mm, in 100-mm-Schritten erhältlich.

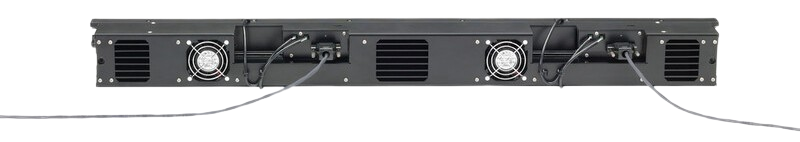

AxCIS Contact Image Sensor Rückseite, Anschlüsse

Anwendungsbereiche

Batterieinspektion
Druckinspektion
Überprüfung von Solarpanels
Leiterplattenprüfung
Folienproduktion
Additive fertigung
Vermessung
Inspektion von Endlosmaterial (Karbon, Textil, Stahlband, Abgaskatalysatoren, etc.)

Video

Applikationsbereiche für AxCIS Contact Image Sensor

Sichtfeld	400/800/1500 mm, mehr in Kürze
Schärfentiefe	+/- 0.6 mm
Arbeitsabstand	13.9 mm
Auflösung	84/42/28 µm (300/600/900 dpi)
Max. Zeilenrate	120/60 kHz (mono/HDR), 50 kHz (color)
Bit-Tiefe	8 oder 12 bit auswählbar
Daten & Steuerung	Camera Link HS SFP+ bis 300m

Datenblatt Download

Beleuchtung	weiße LED (optional)
Dynamikbereich	>76 dB
Betriebstemperatur	-0° bis +50°C
Schutzklasse	IP60
Zertifizierungen	CE, FCC, RoHS
Spannung & Verlustleistung	+24 VDC, 46 W (400 mm), 75.3 W (800 mm), 123.7 W (1500 mm), ohne LED, nur ein Kabel
Abmessungen LxBxH	400 mm: 441.8x75x100 mm, 2,7 kg ohne LED, 3.2 kg mit LED 800 mm: 841.8x75x100 mm, 5,2 kg ohne LED, 6,3 kg mit LED 1500 mm: 1541.8x75x100 mm, 10,2 kg mit LED
